Розподільчі пристрої РУ-10 кВ

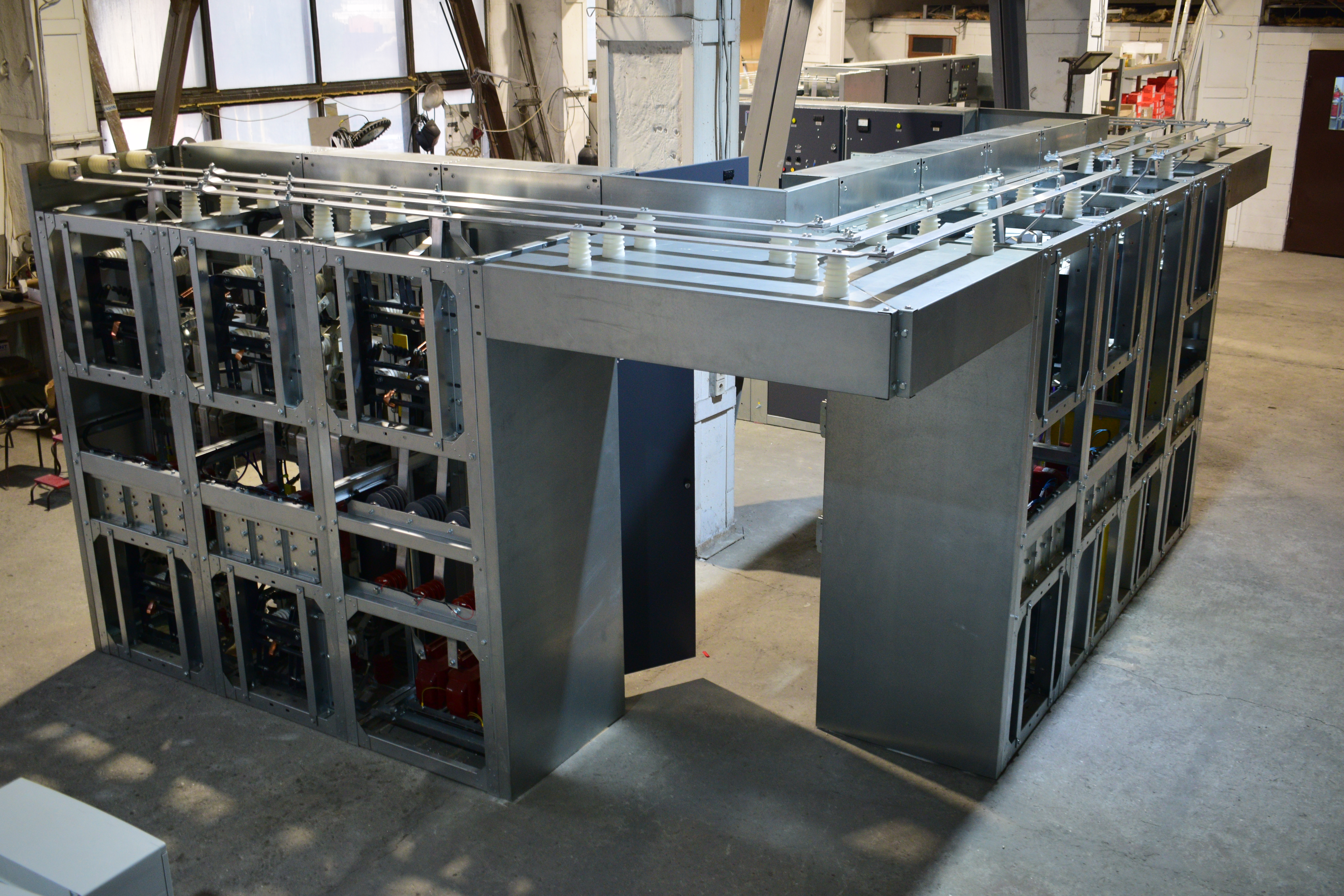

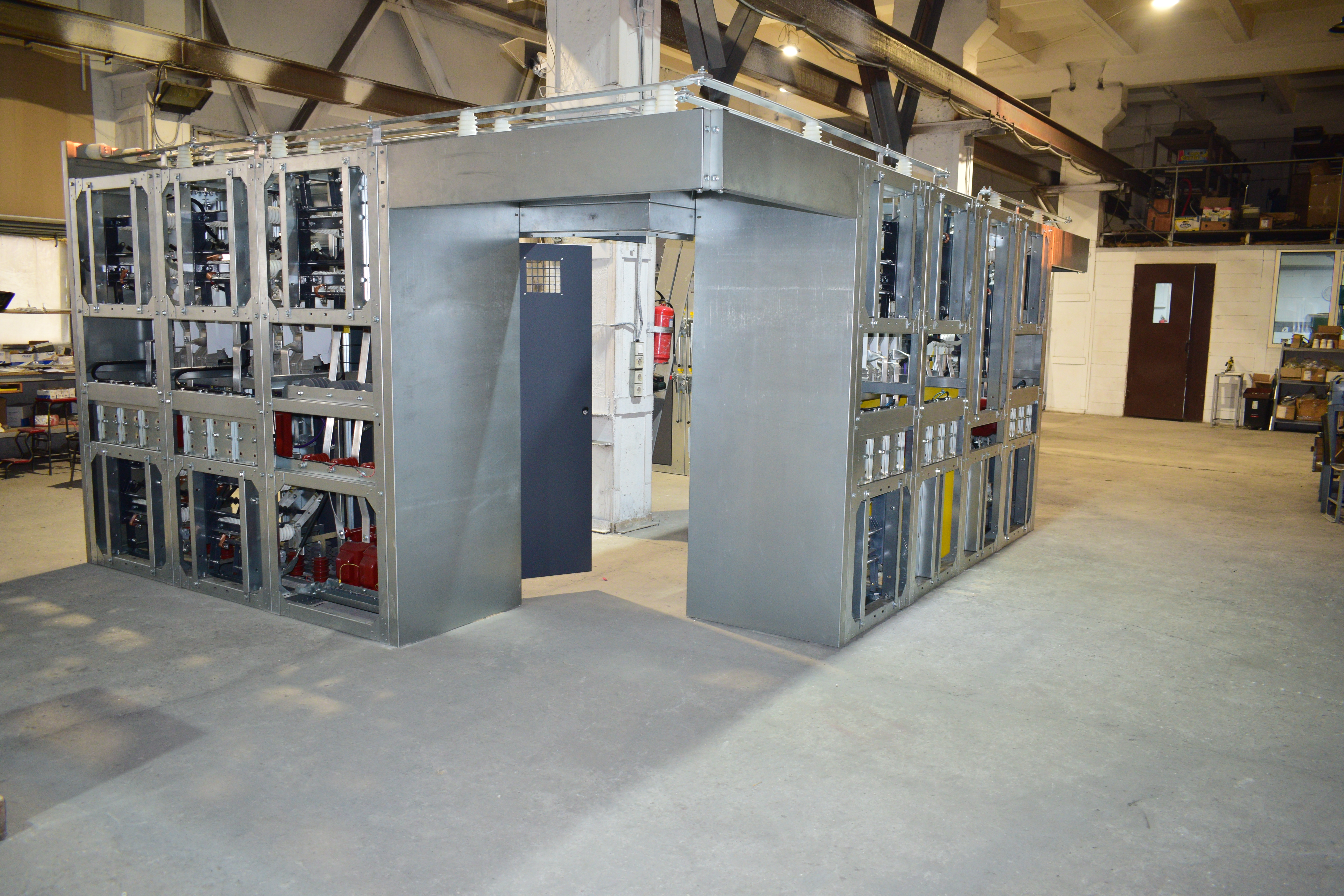

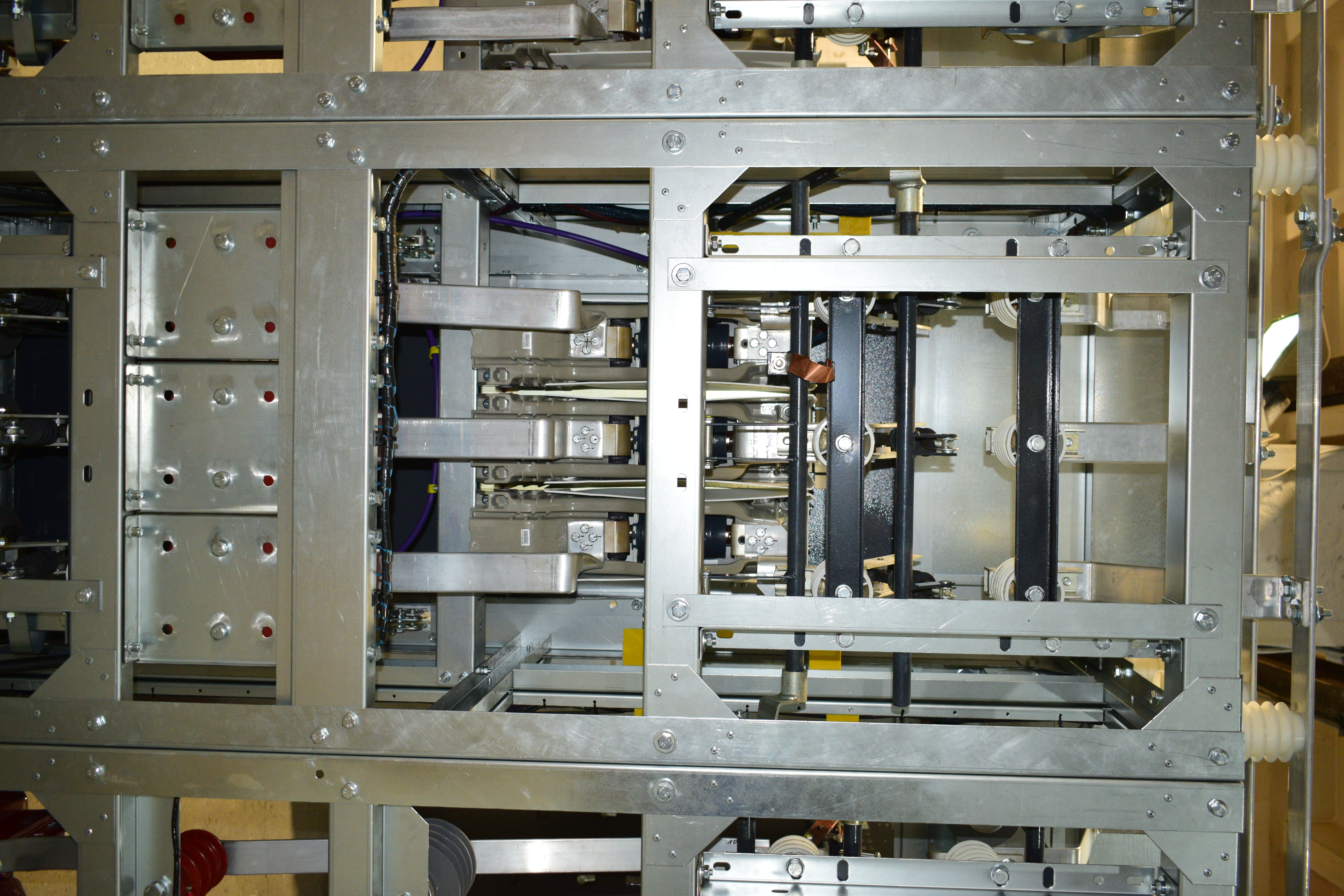

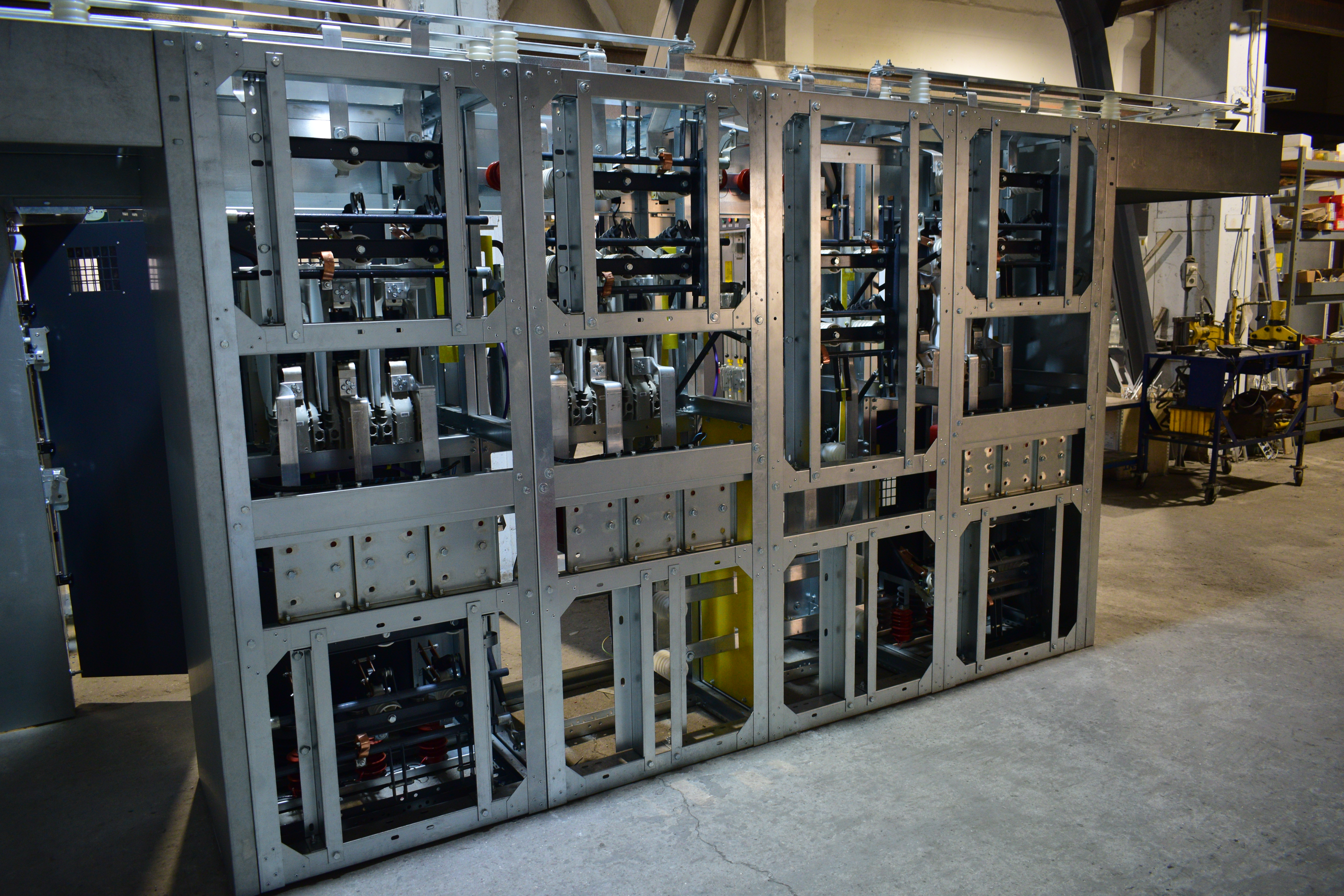

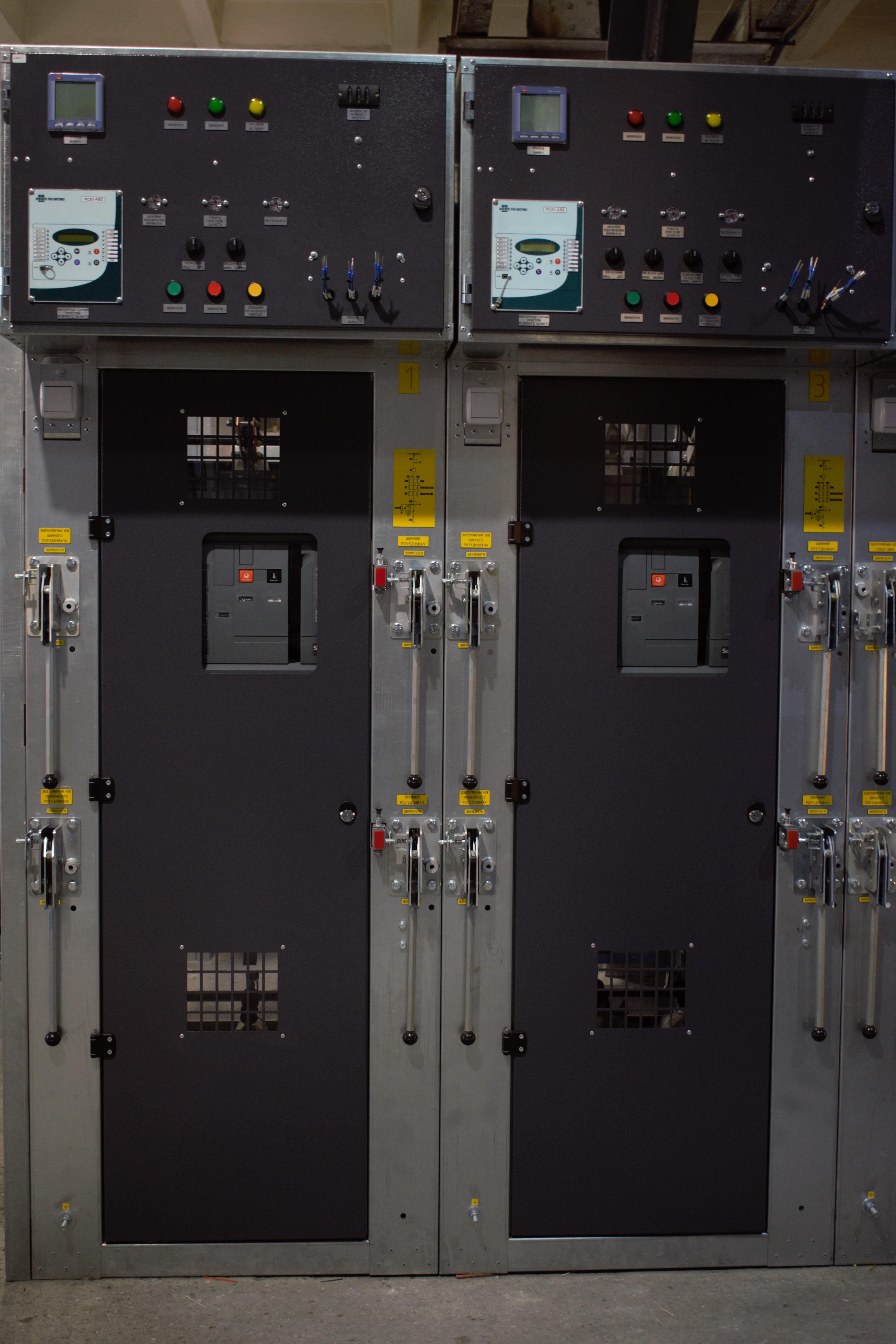

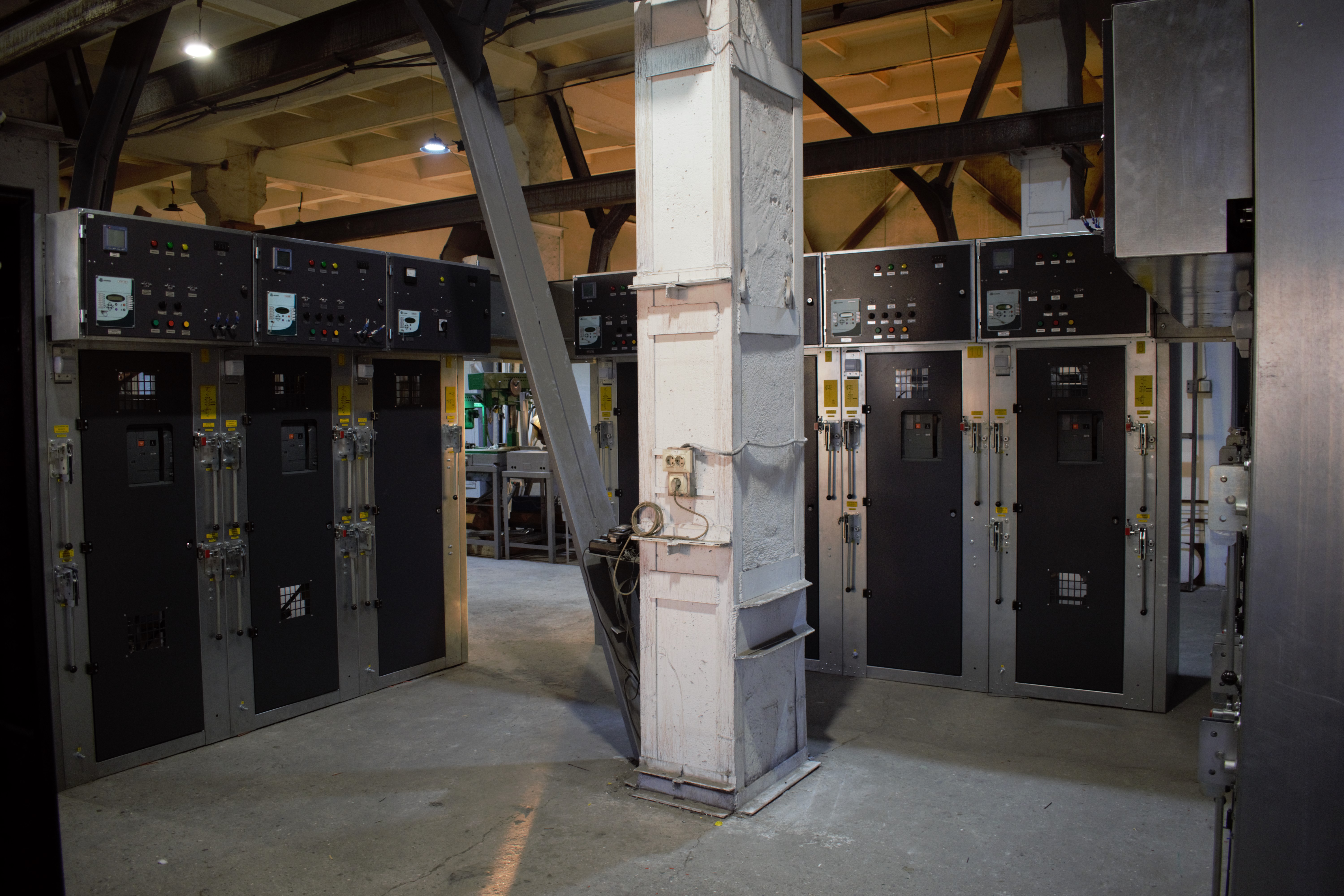

Великим цікавим проєктом 2023 року стало виробництво 2-х розподільчих пристроїв РУ-10 кВ, що складаються з 16 секцій КСО-393В.

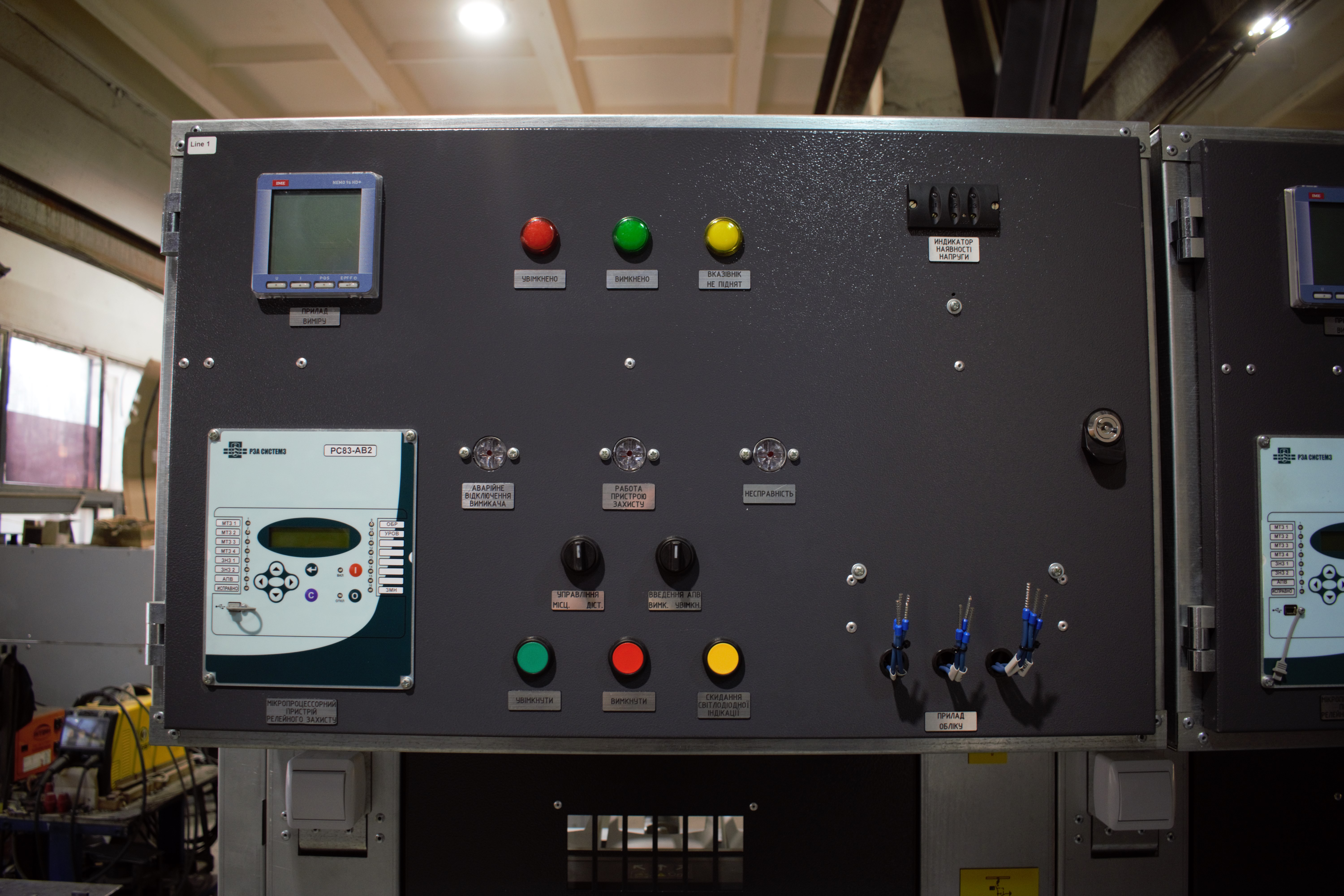

В якості комутаційних апаратів були застосовані вакуумні вимикачі на струми 630 і 1000 А серії EasyPact EXE, виробництва компанії Schneider Electric. В якості мікропроцесорних пристроїв релейного захисту та автоматики по завданню заводу-виробнику використовували реле серії РС83, виробництва Української компанії РЗА Сістемз.
Особливістю цього проєкту є те, що за завданням заводу-виробнику необхідно було використовувати змінний оперативний струм. Вакуумні вимикачі серії EasyPact EXE, як і багато аналогічних пристроїв європейського виробництва, не мають котушок дешунтування, які необхідні для вимкнення вимикача за струмів короткого замикання. Наші партнери виготовили необхідні котушки і встановили їх у вимикачі без втрати гарантії від компанії виробника.
Також вакуумна техніка європейських виробників не має механічного блокування з приводами роз’єднувачів осередків. У Європі трохи інші принципи комплектування обладнання середньої напруги. Тому фахівцями нашої компанії довелося самостійно виготовляти механізм блокування та адаптувати його на вакуумний вимикач.
Термін реалізації проєкту – 2 місяці.
