Ботієвська ВЕС. Панелі ОПУ

У цьому проєкті було необхідно вирішити кілька конструктивних завдань.

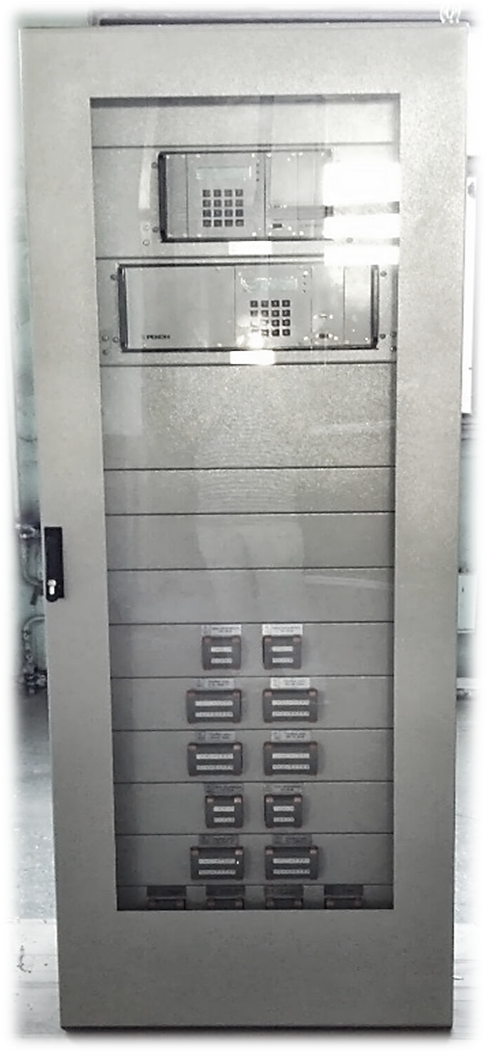

1. Панелі повинні бути односторонніми, оскільки мають встановлюватися в невеликих приміщеннях. Причому передні двері повинні бути з прозорим склом.
2. Незважаючи на те, що панелі одностороннього обслуговування, необхідно забезпечити вільний доступ для монтажу, налагодження та обслуговування всіх апаратів.
3. У кожній панелі на лицьовому боці необхідно розташувати від одного до трьох мікропроцесорних пристроїв вагою близько 18 кг кожен і забезпечити до них вільний доступ як з боку управління, так і з боку підключення.

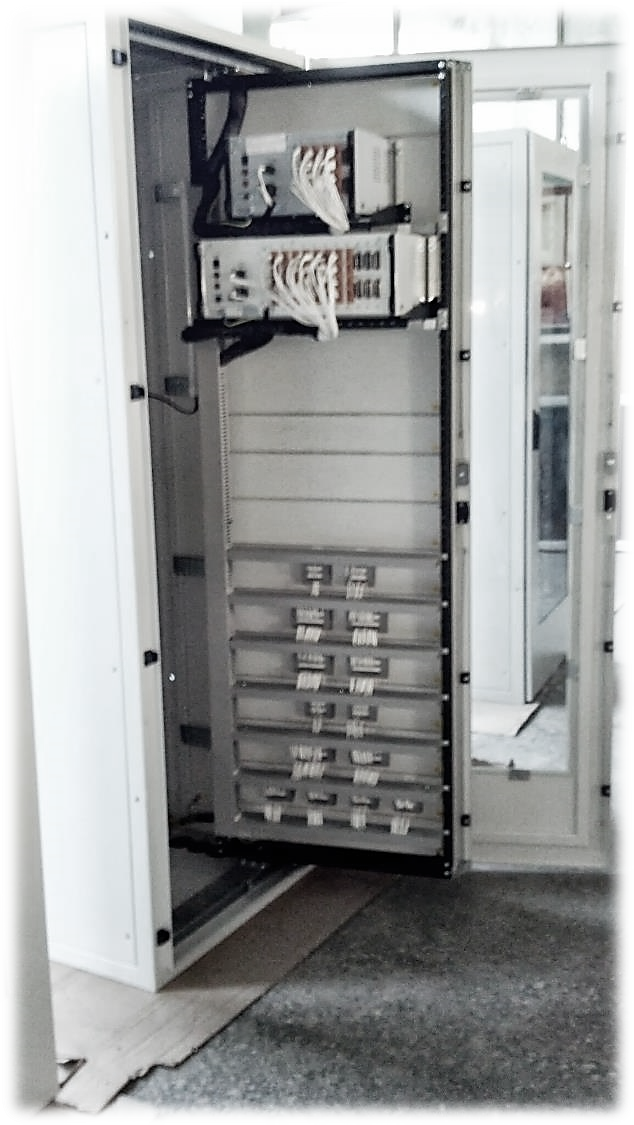

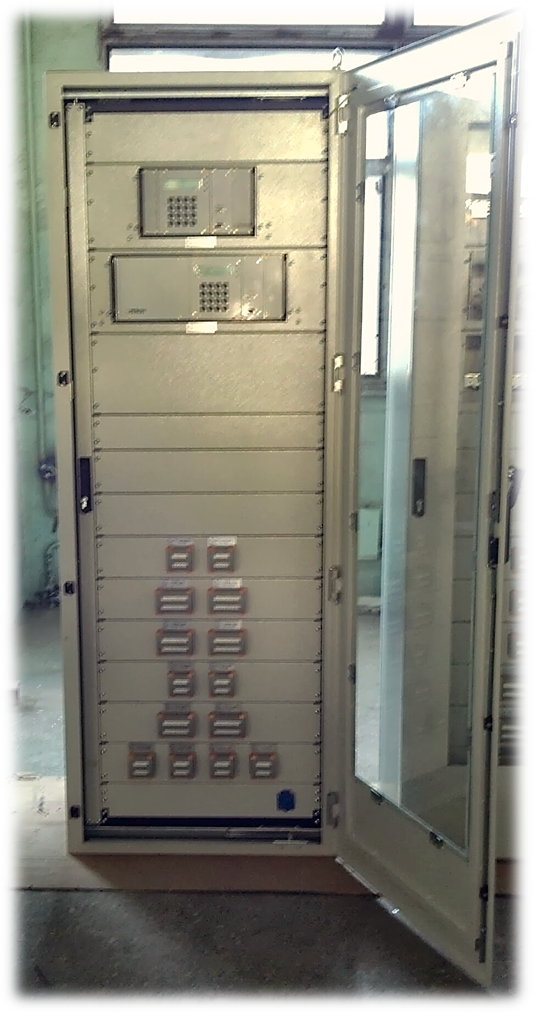

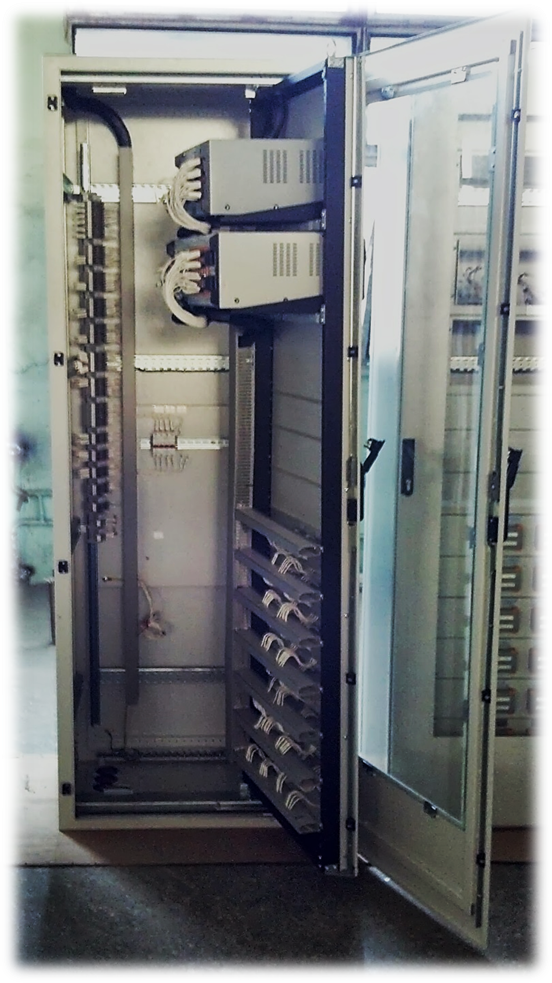

Для панелей ОПУ одностороннього обслуговування нашими фахівцями було розроблено конструкцію шафи з поворотною панеллю. Ця конструкція забезпечує максимальний доступ до елементів схеми, знімає навантаження з дверцят, які так само можна виконати скляними, можливість встановлення важких мікропроцесорних пристроїв на поворотній панелі. Такі панелі можна ставити вздовж стін ОПУ і тим самим заощадити простір.
