Автоматизація насосних станцій

Автоматизація роботи артезіанських свердловин м. Києва

Наразі ПАТ “АК Київводоканал” проводить комплексну модернізацію артезіанських свердловин, що живлять м. Київ водою. У рамках модернізації проводиться демонтаж наявного обладнання, очищення свердловин, встановлення нового насосного обладнання, труб, а також системи управління насосними станціями.

Згідно з технічним завданням необхідно забезпечити безперебійну, автономну роботу обладнання 13 водяних свердловин, розташованих у різних місцях Оболонського району м. Києва, що працюють на загальний резервуар. Система управління кожною насосною станцією повинна забезпечувати кілька режимів роботи – налагоджувальний, ручний, автоматичний і дистанційній, передавати дані про стан насосних агрегатів, рівень свердловини, струми, напругу, споживання енергії тощо на центральний диспетчерський пункт кущової насосної станції, а також повинна існувати можливість віддаленого управління насосною станцією. При цьому, у зв’язку з тим, що насосні станції розташовані досить далеко одна від одної і від диспетчерського пункту, передачу даних і управління можливо зробити тільки за допомогою бездротового зв’язку. Насос має вмикатися за допомогою пристрою плавного пуску УПП. При цьому має бути встановлений резервний апарат, у разі виходу УПП з ладу.

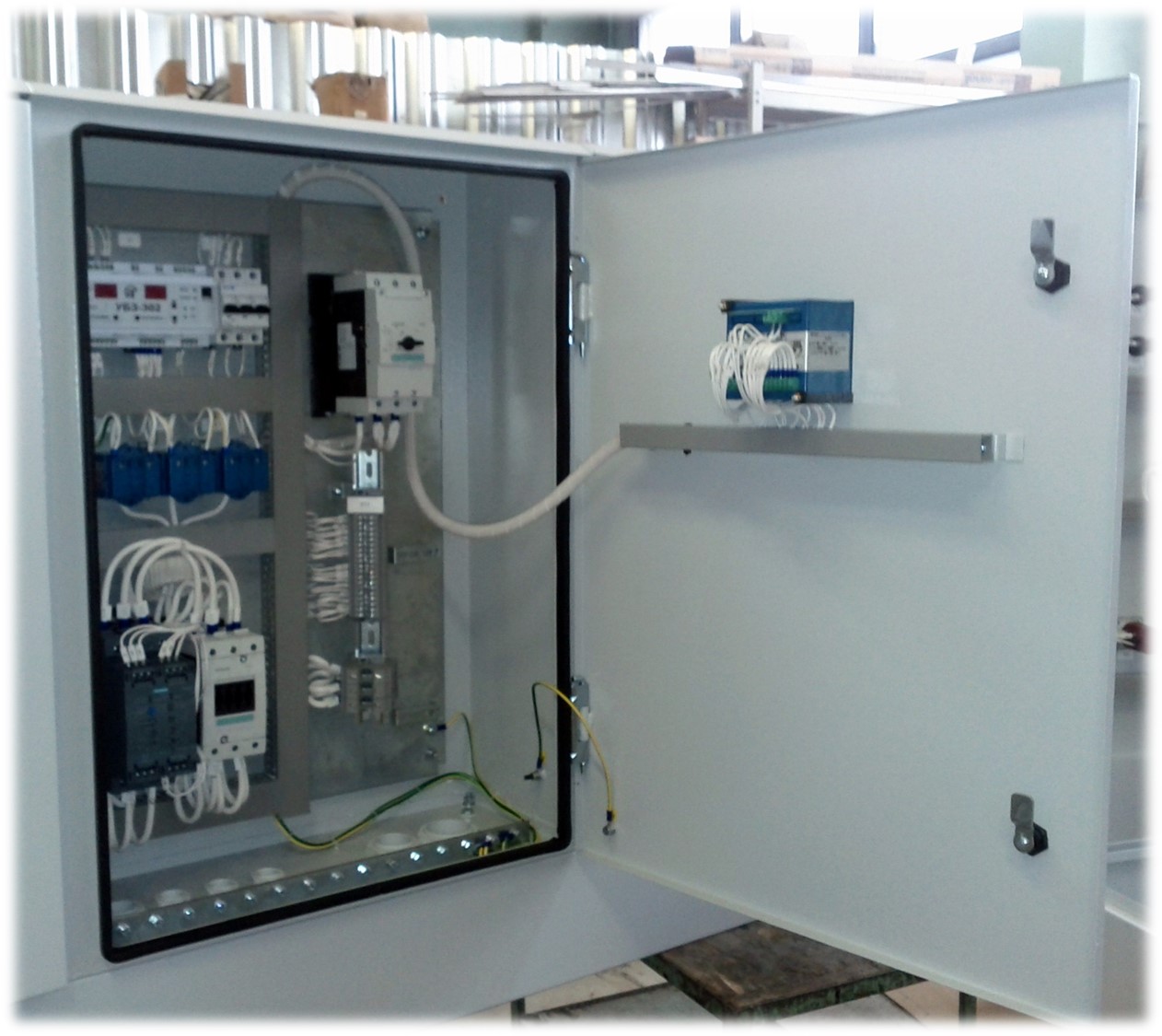

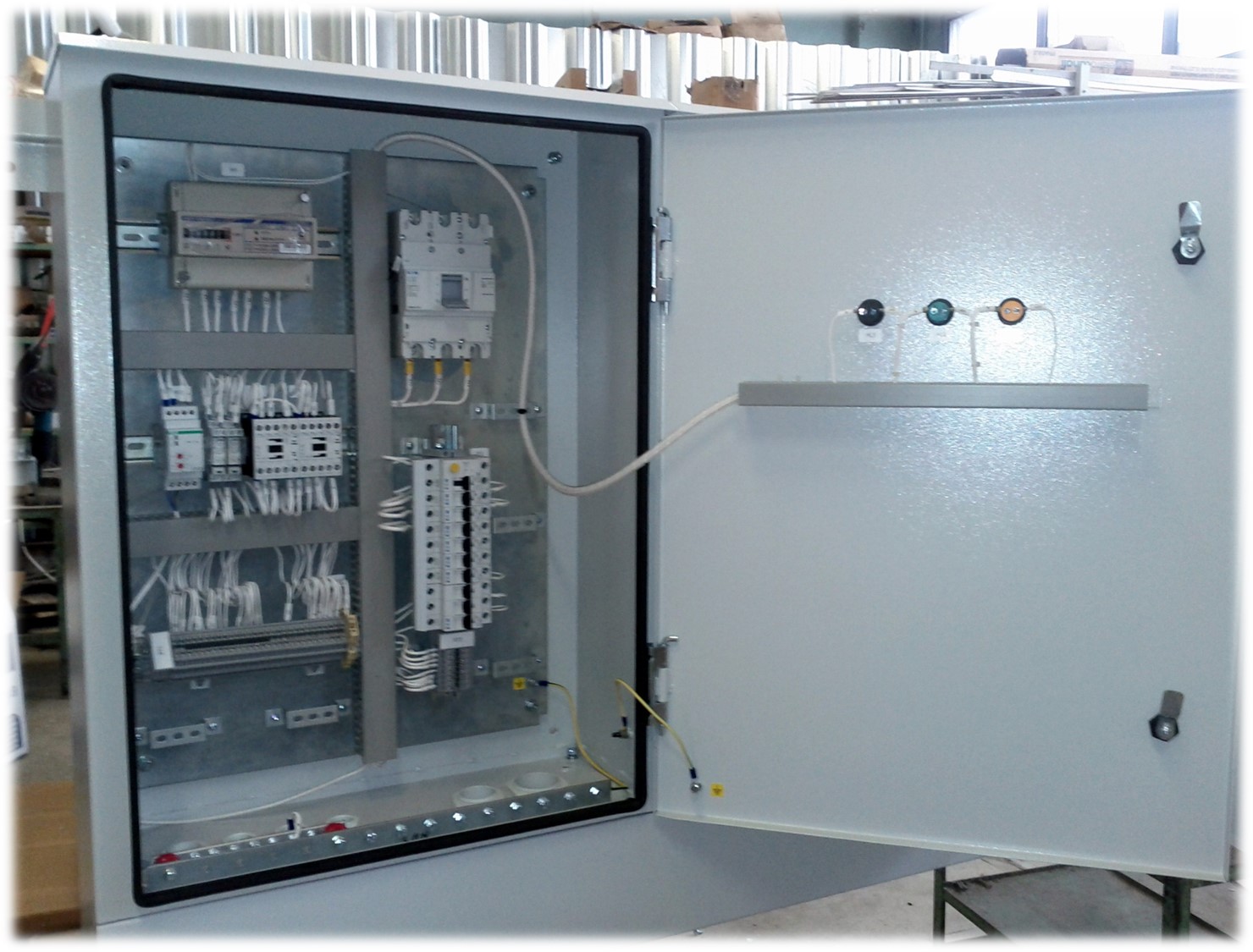

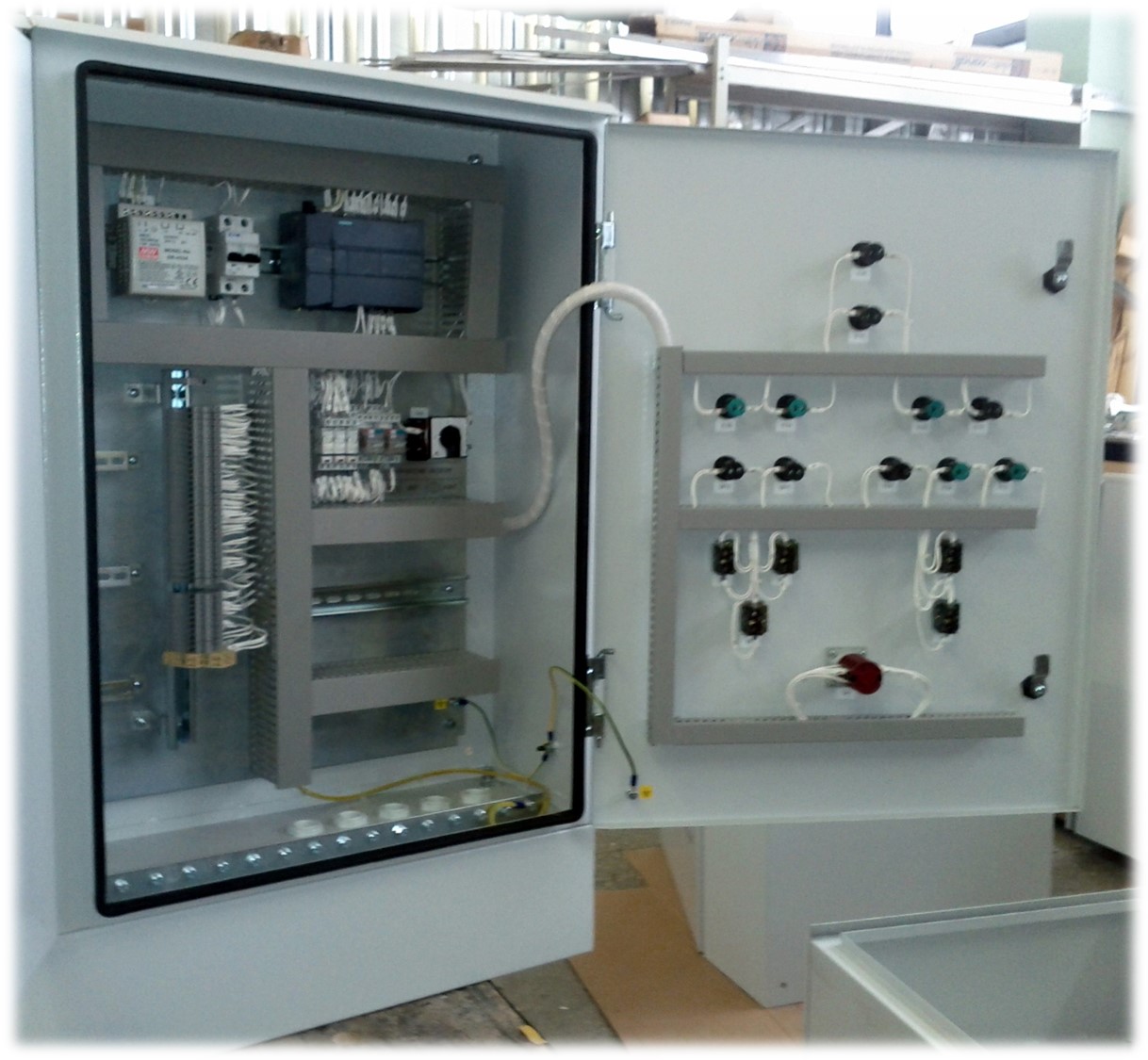

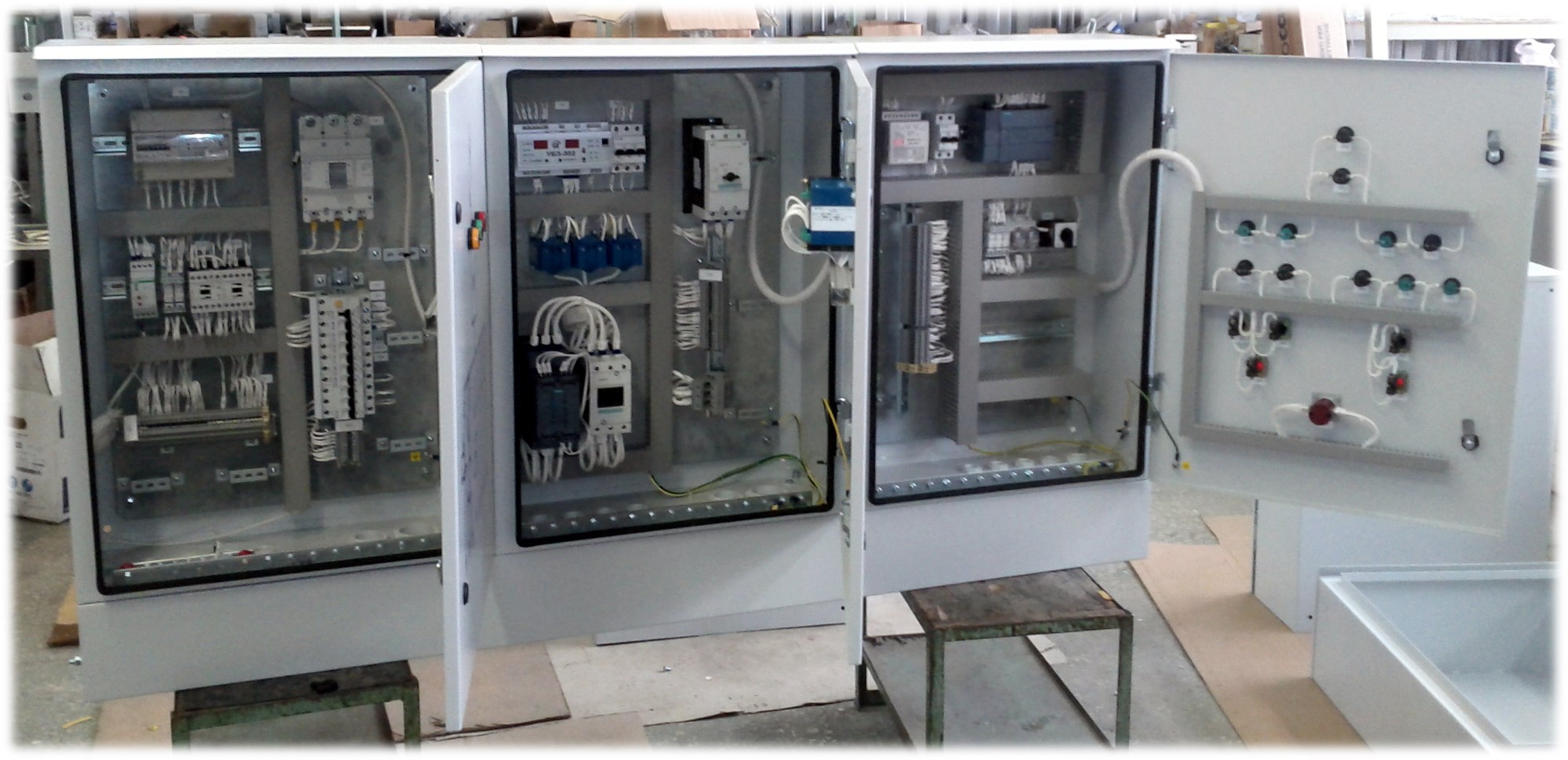

Для реалізації цього завдання було розроблено уніфікований комплект шаф, який підходить під насоси різної потужності. Серцем кожного комплекту став контролер Simatic S7-1200 (“Siemens”), який відповідає за збір, аналіз і передачу даних від різних пристроїв і датчиків на диспетчерський пульт, а також за подачу команд на виконавчі механізми. Пуск і контроль роботи двигуна відбувається за допомогою пристрою плавного пуску серії 3RW (“Siemens”), додатковий контроль роботи насоса забезпечує пристрій захисту двигуна УБЗ-302, який за інтерфейсом RS-485 передає дані про роботу насоса на контролер. Оскільки кожна насосна повинна була функціонувати без обслуговуючого персоналу, було передбачено можливість автоматичного, аварійного вимкнення станції в разі затоплення, поломки насоса або в разі інших аварійних ситуацій. Як засоби зв’язку використовувалися GPRS модеми – модулі розширення контролера Simatic S7-1200. Як диспетчерський пункт використовують ноутбук із попередньо встановленим серверним ПЗ і спеціалізованим ПЗ для роботи з модулями зв’язку контролера. Клієнтська частина диспетчерського пункту і ПЗ контролера створена нашими фахівцями.
