Модернізація ПС 110/27,5/10 «Тетерів»

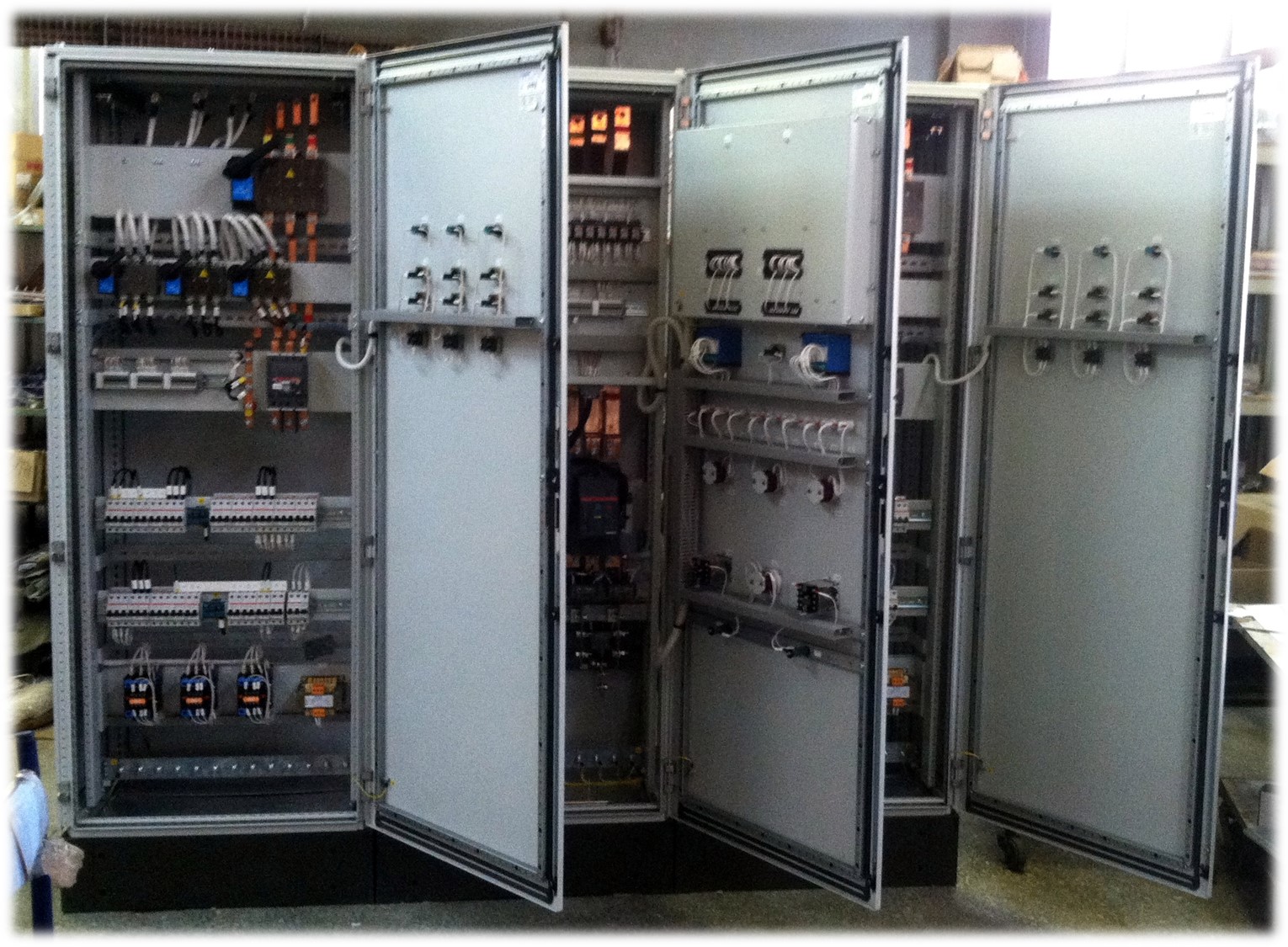

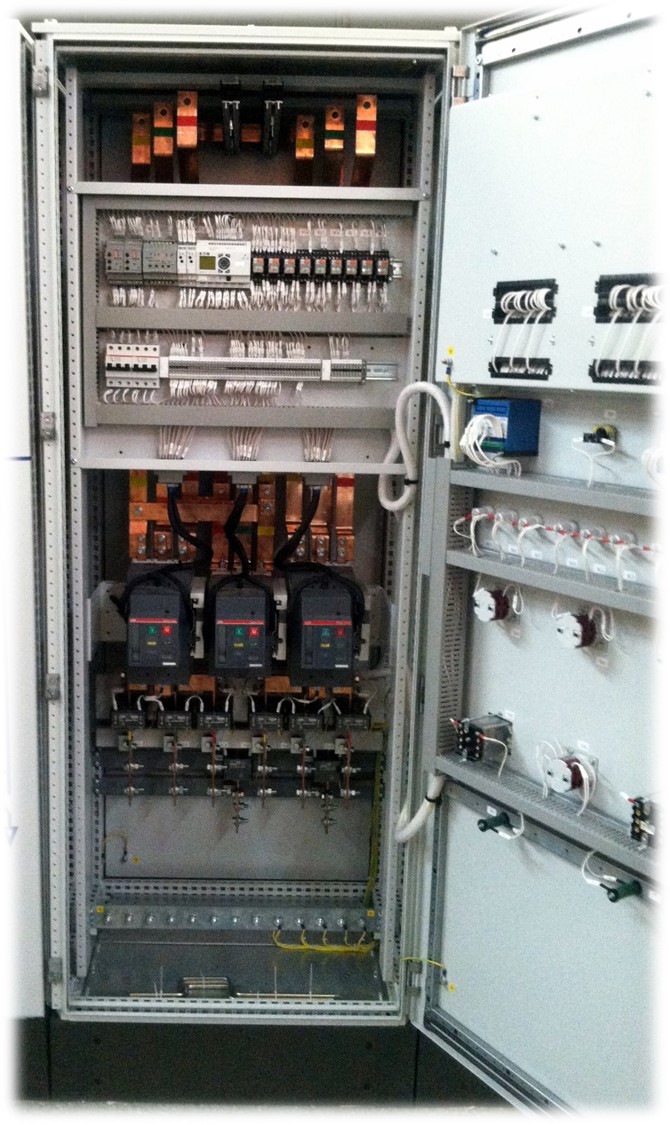

Модернізація ПС 110/27,5/10 “Тетерів”. Щит власних потреб 0,4 кВ

Наразі на ПС 110/27,5/10 “Тетерів” проводять повну модернізацію обладнання, яка містить повну поетапну заміну апаратів головних кіл і, відповідно, щитів ВПН. На першому етапі необхідно було замінити трансформатори власних потреб і щит власних потреб змінного струму.

Для забезпечення стабільної роботи щита фахівці нашої компанії вдосконалили схему шафи власних потреб відповідно до сучасних стандартів, висунутих для обладнання такого типу.

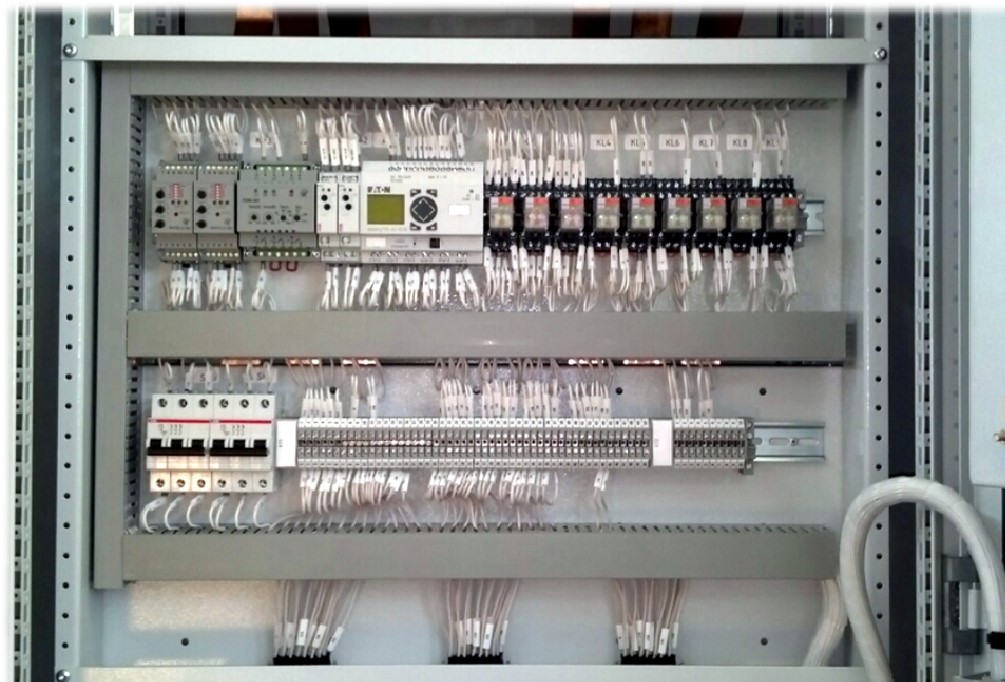

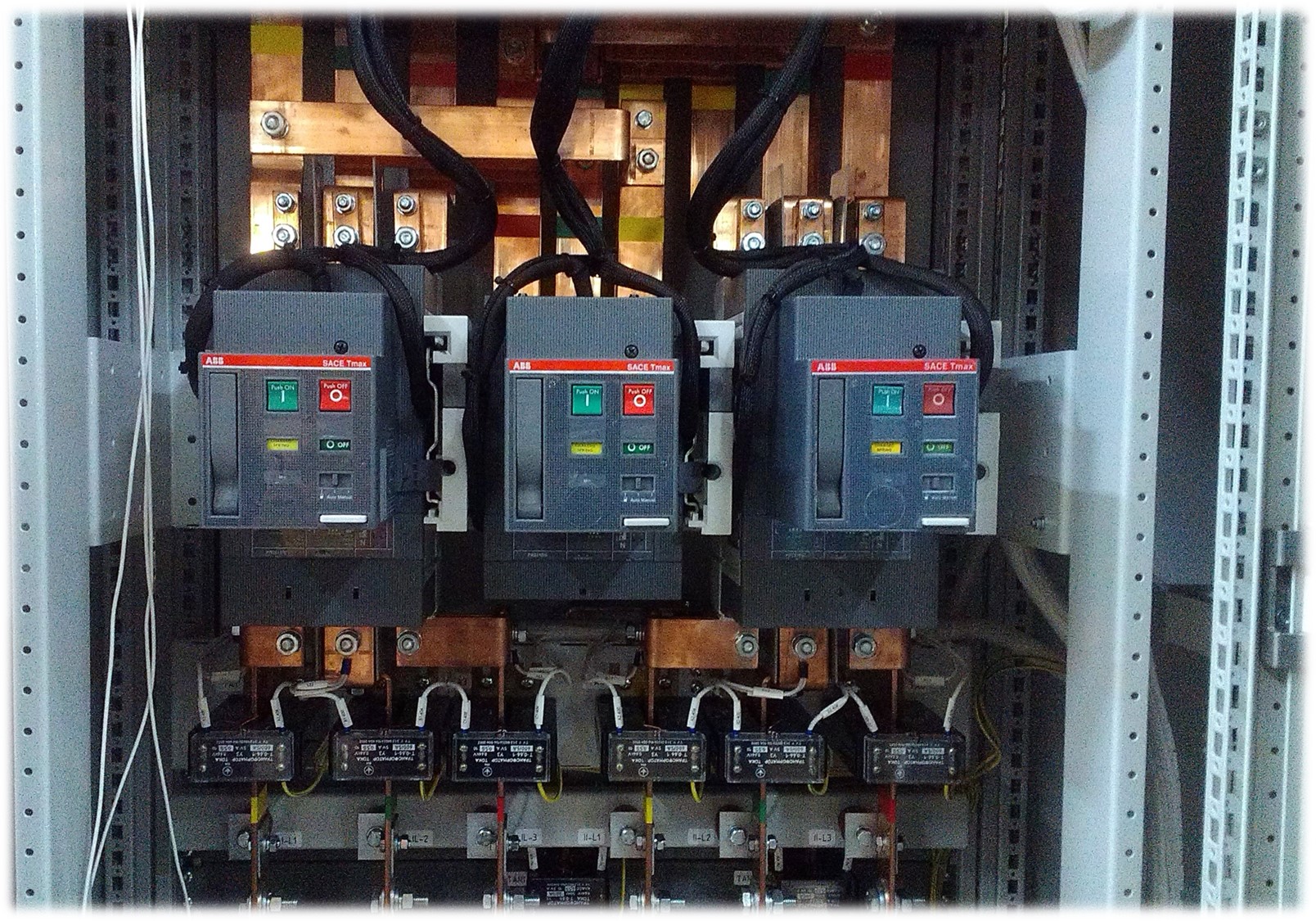

Як вступні та секційні апарати, що працюють у схемі АВР, було застосовано автоматичні вимикачі з моторизованими приводами серії Т5, виробництва компанії “ABB”. Як модуль керування схемою АВР було використано інтелектуальне мікропроцесорне реле реле “Easy” виробництва компанії “Eaton” (“Moeller”), США, Німеччина. Використання мікропроцесорного реле максимально надійно забезпечує роботу схеми АВР за різних режимів роботи.

Також застосування реле “Easy” значно розширює можливості схем АВР. Залежно від технічного завдання логіка роботи АВР змінюється на рівні програмування інтелектуального реле. При цьому принципова схема АВР практично не змінюється під час використання різних автоматичних вимикачів із моторизованими приводами.
