Головні розподільні щити на струми до 6300 А

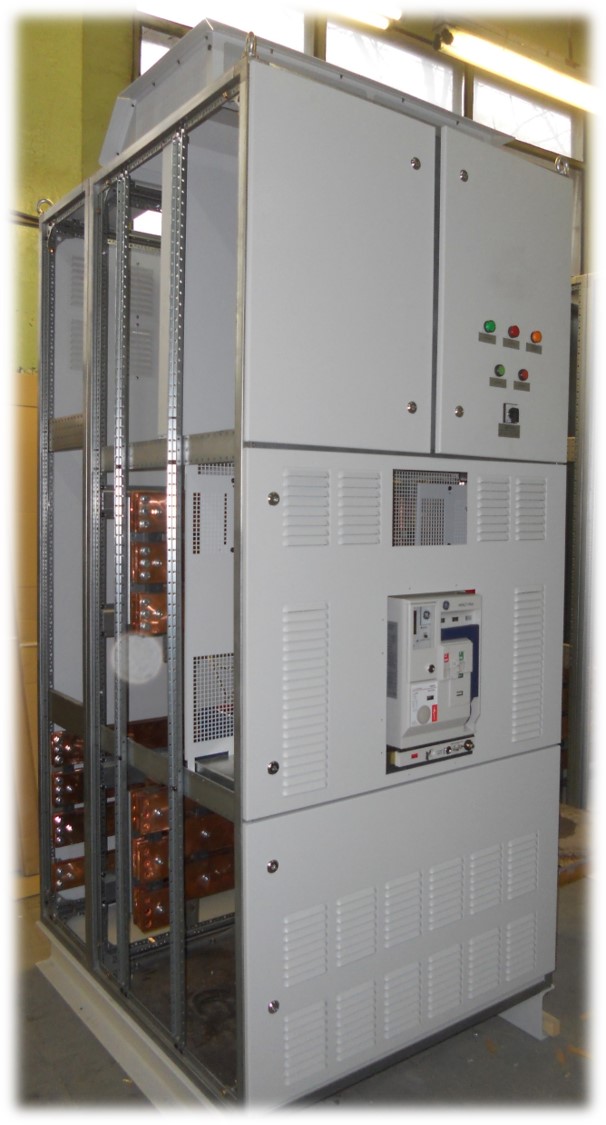

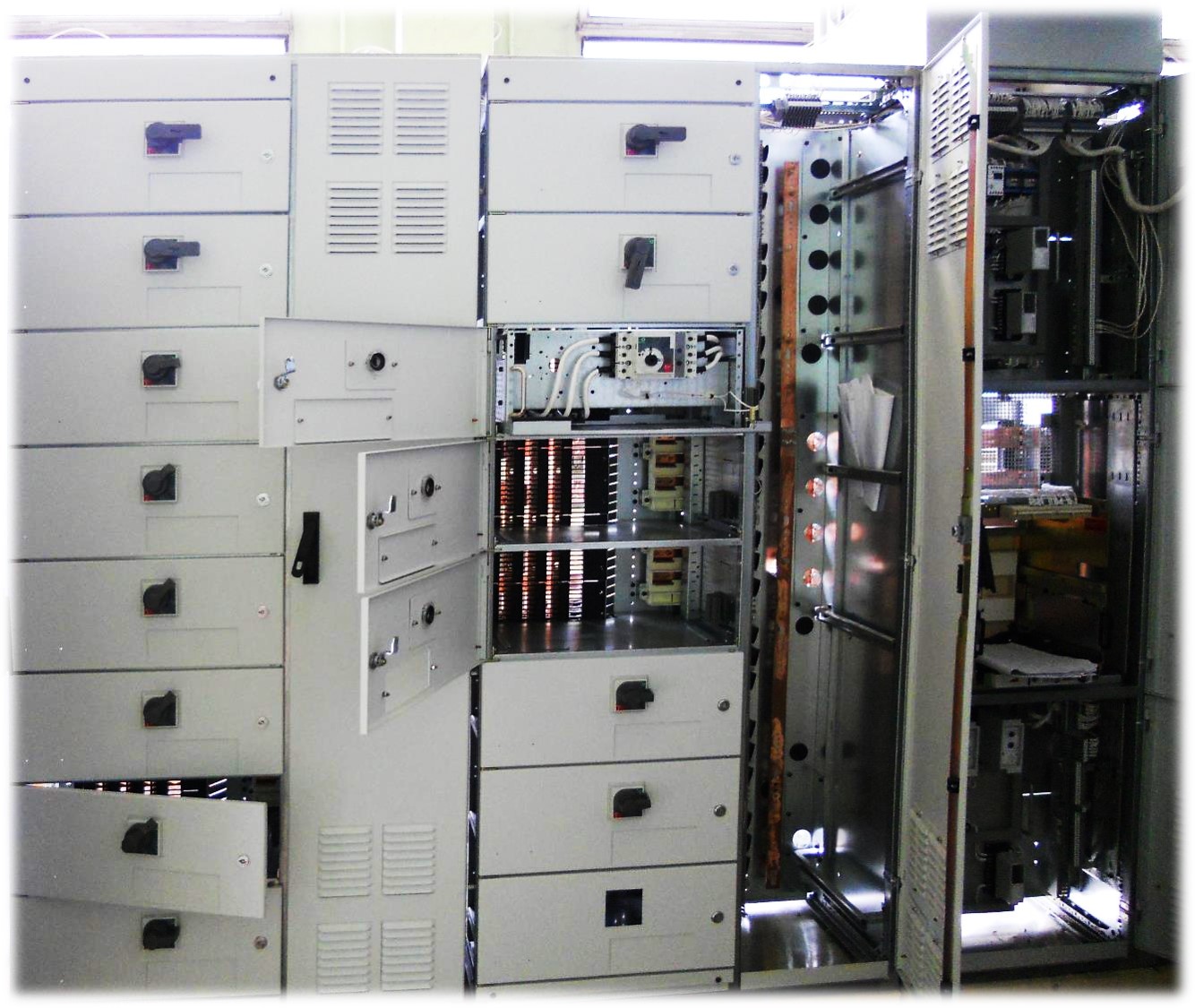

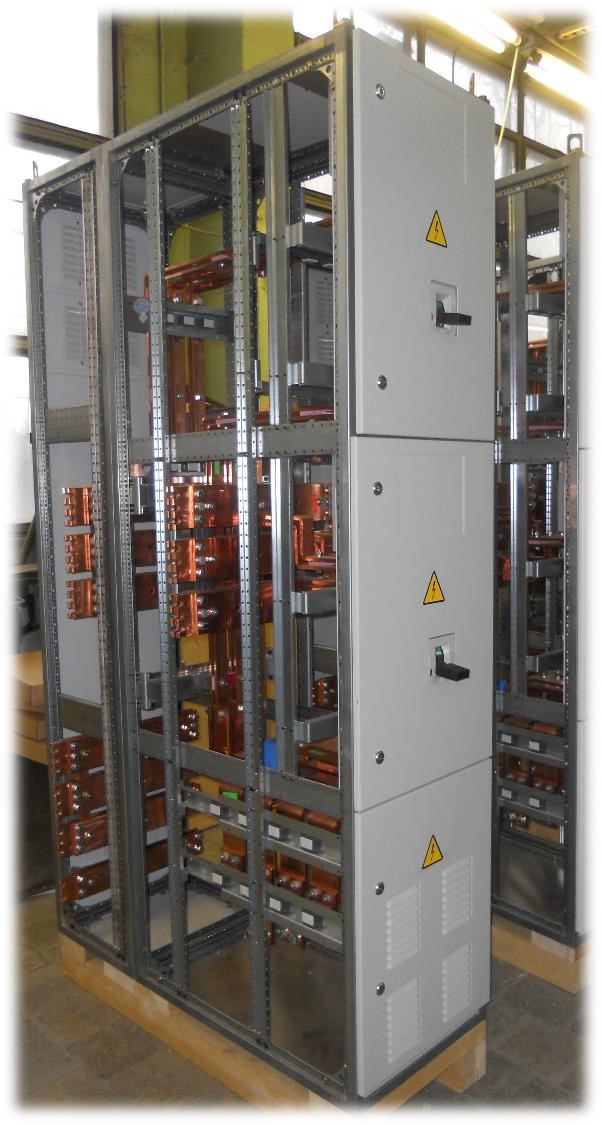

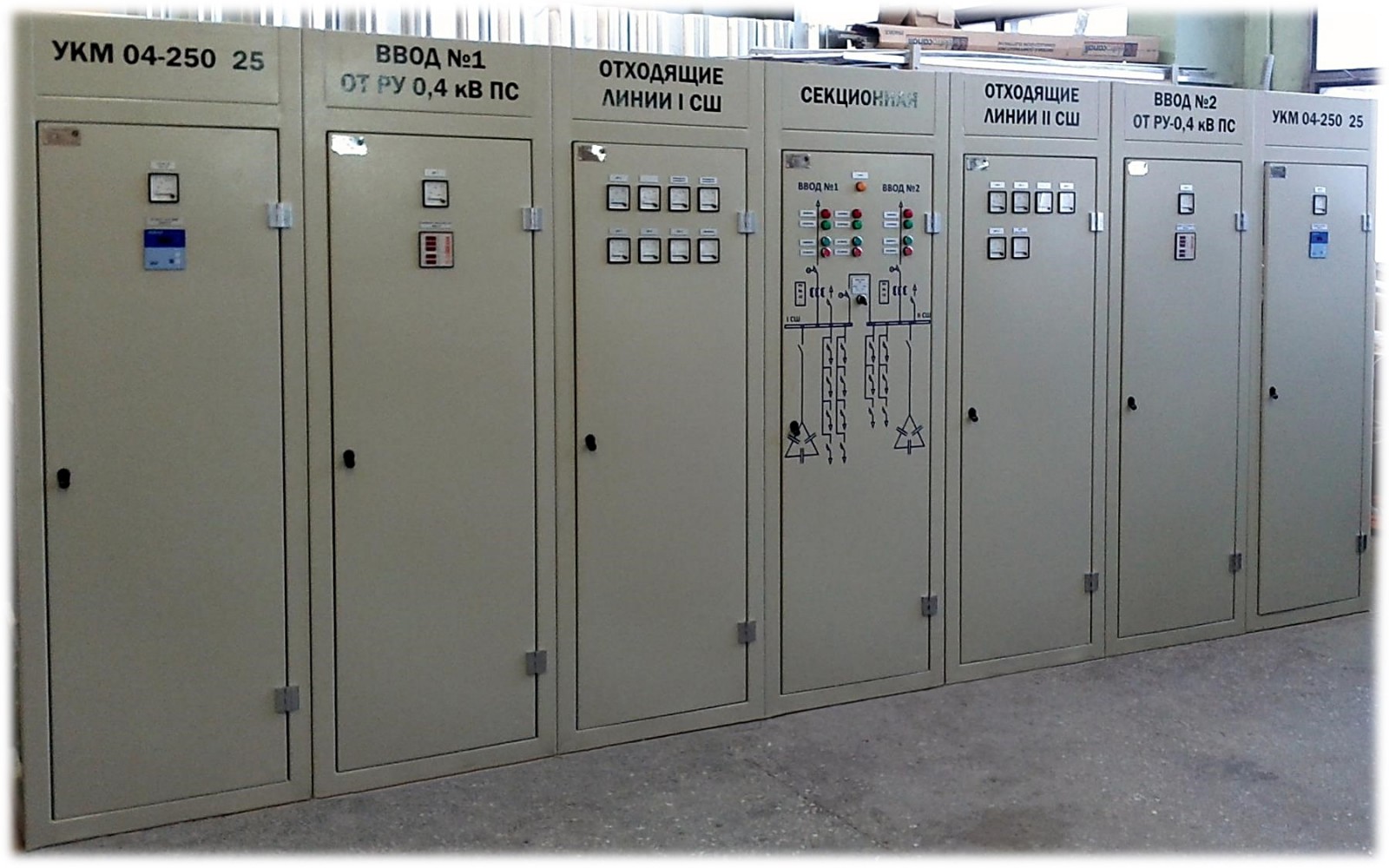

Головний Розподільчий Щит (ГРЩ) – Низьковольтний Комплектний Пристрій (НКП), призначений для прийому і розподілу електроенергії трифазного змінного струму частотою 50 Гц, напругою 660/380/220 В, в мережах з глухо заземленою нейтраллю. Номінальний струм – до 6300А. ГРЩ, як правило, розміщується на ТП 6-10 кВ і є низьковольтною складовою підстанції.

Основні функції ГРЩ

• ввід і розподіл електричної енергії;
• захист від коротких замикань і перевантажень;
• комерційний облік електроенергії;
• контроль електричних параметрів на вводах і лініях, що відходять, за допомогою стрілочних або цифрових вимірювальних приладів;

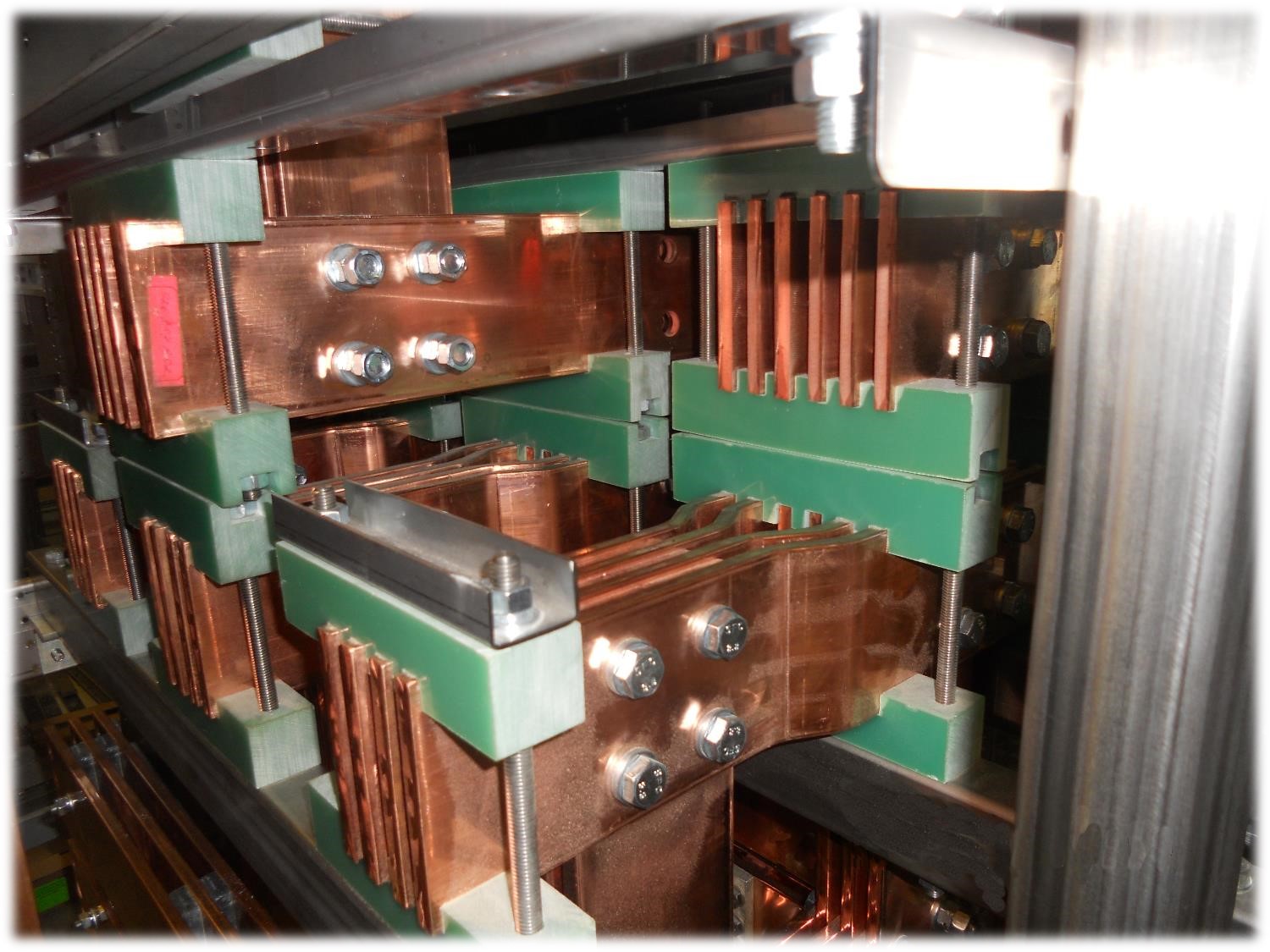

• секціонування збірних шин (до 4b) для гарантування безпеки обслуговування;
• ввідні та вихідні апарати – вимикачі навантаження або автоматичні вимикачі стаціонарного або викатного виконання;
• автоматичне введення резерву (АВР) для щитів із двома вводами;
• світлова сигналізація робочого/аварійного стану системи,
• світлова сигналізація положення вступних і секційного автоматичних вимикачів;
• конструктивне виконання – підлогове;
• спосіб обслуговування – одностороннє або двостороннє обслуговування;
• система заземлення відповідно до проєкту – TNC, TNCS; o ступінь захисту: IP20, IP31 або IP54.

У разі використання цифрових мікропроцесорних пристроїв контролю та обліку електроенергії ГРЩ може комплектуватися системою диспетчеризації на базі “хмарних” рішень.
