Пристрої автоматичного ввімкнення резерву

Пристрої (шафи, щити) автоматичного ввімкнення резерву АВР призначено для автоматичного перемикання електроживлення з першого (основного) живильного вводу на другий (резервний), у разі зникнення напруги на першому вводі та на третій ввід (як правило, дизель-генератор) у разі зникнення першого і другого вводу. Перемикання з одного вводу на інший відбувається за час від 0,1 сек. до 30 сек., водночас тимчасову уставку можна регулювати.

Пристрої АВР встановлюють для живлення споживачів I і II категорії, у комунально-побутових, громадських і виробничих будівлях, у чотирипровідних і п’ятипровідних мережах із системами заземлення TN-C, TN-C-S, TN-S мережах, напругою 380/220В змінного струму частотою 50 Гц. Номінальний струм пристроїв – до 1600А.

У якості комплектувальних виробів застосовується вітчизняна та імпортна низьковольтна апаратура різних компаній-виробників (“Simens”, “Schneider Electric”, “ABB”, “EATON” та ін.).

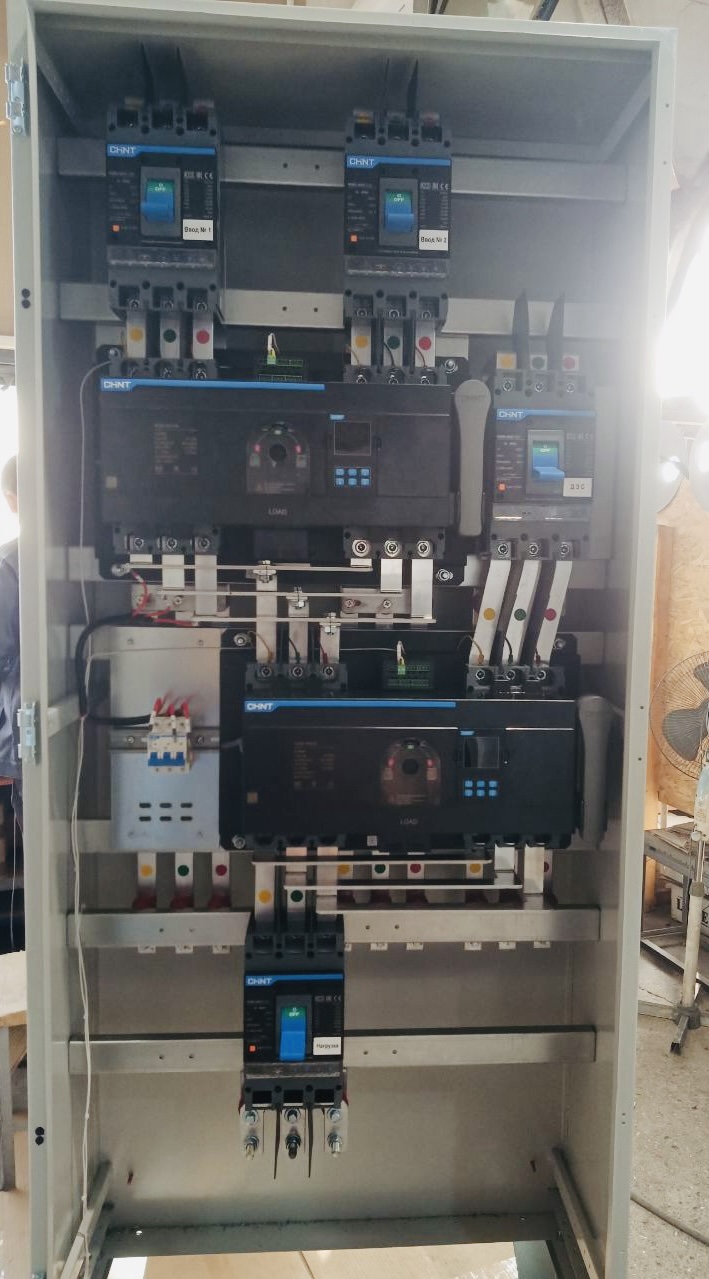

Пристрої АВР виготовляються в суцільнозварних або каркасних шафах. Ступінь захисту – IP31, IP54.
