Шафи власних потреб постійного та змінного струму

Шафи оперативного постійного струму призначені для безперебійного живлення найбільш важливих споживачів на підстанціях і електростанціях 110-750 кВ, якими є ланцюги релейного захисту, системи автоматики та електромагніти управління силовими вимикачами. Високий ступінь надійності забезпечення постійним оперативним струмом досягнуто завдяки використанню, як гарантованого джерела постійного струму, стаціонарних акумуляторних батарей, які працюють як буфер і перебувають у стані заряду/підзаряду від випрямних випрямлячів, що, своєю чергою, під’єднані до шаф власних потреб змінного струму ЩВП. У шафах постійного оперативного струму використовують спеціалізовані контролери, що керують зарядом, підзарядом акумуляторів, вимірюванням параметрів стану мережі постійного струму, моніторингом стану ліній шафи, які відходять, з можливістю передавання даних на верхній рівень і дистанційного керування.

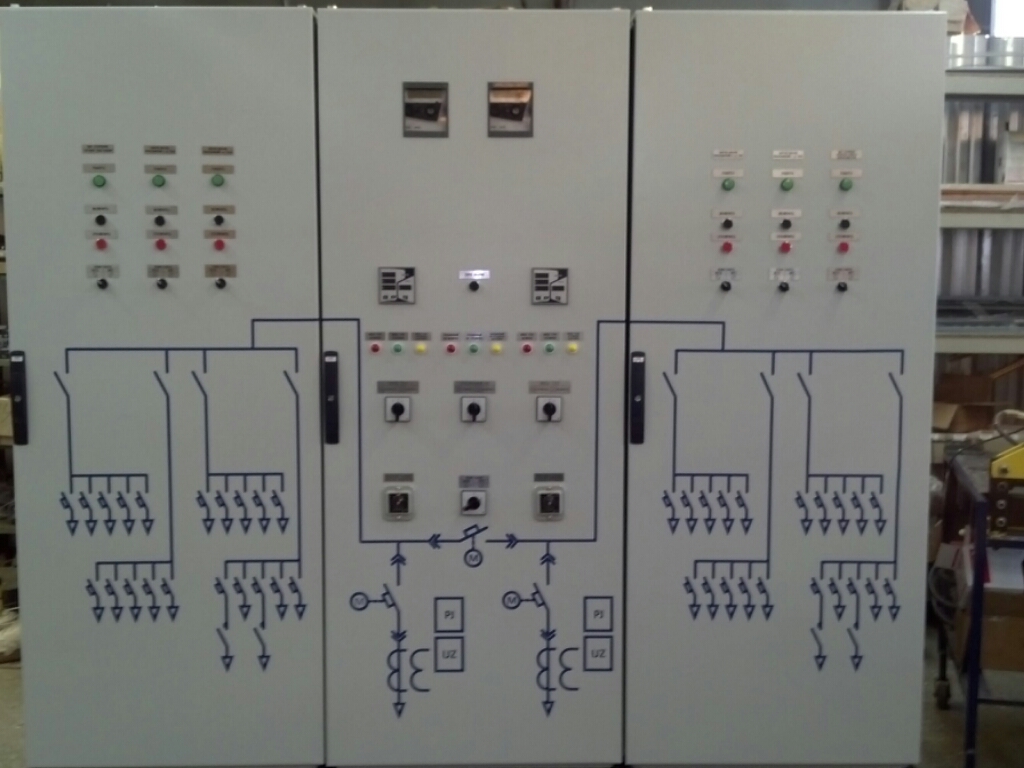

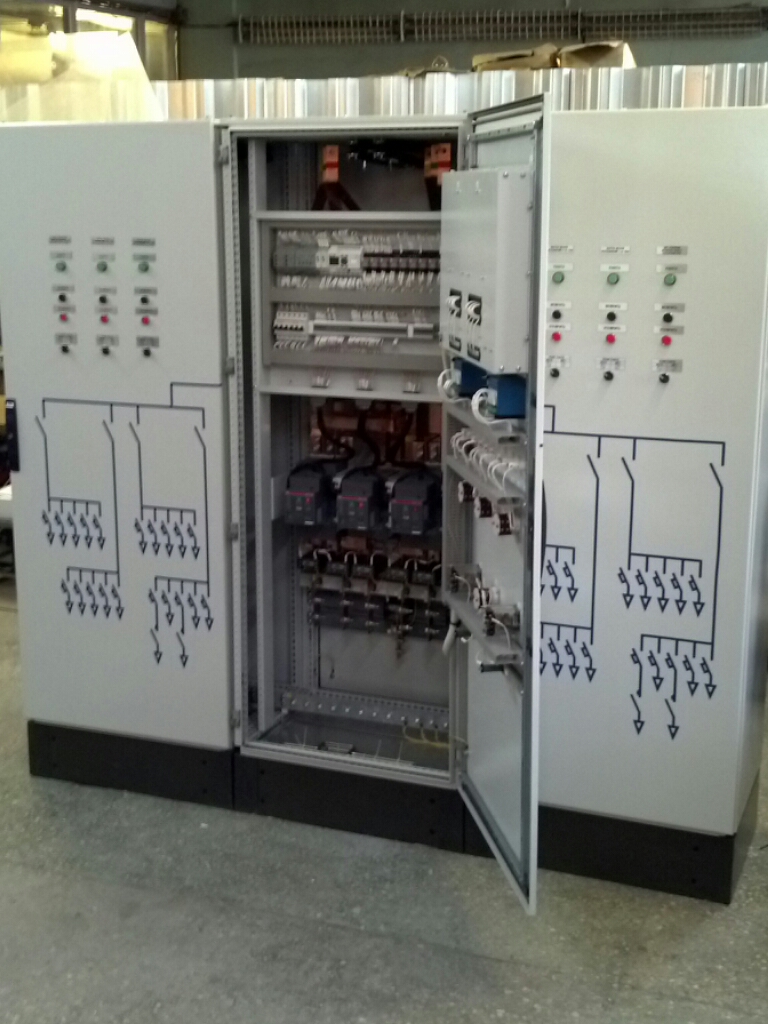

Шафи власних потреб змінного струму (ШВП) призначені для введення і розподілу електроенергії 0,4 кВ на підстанціях і електростанціях 110-750 кВ, для живлення, захисту і резервування споживачів власних потреб змінного струму.

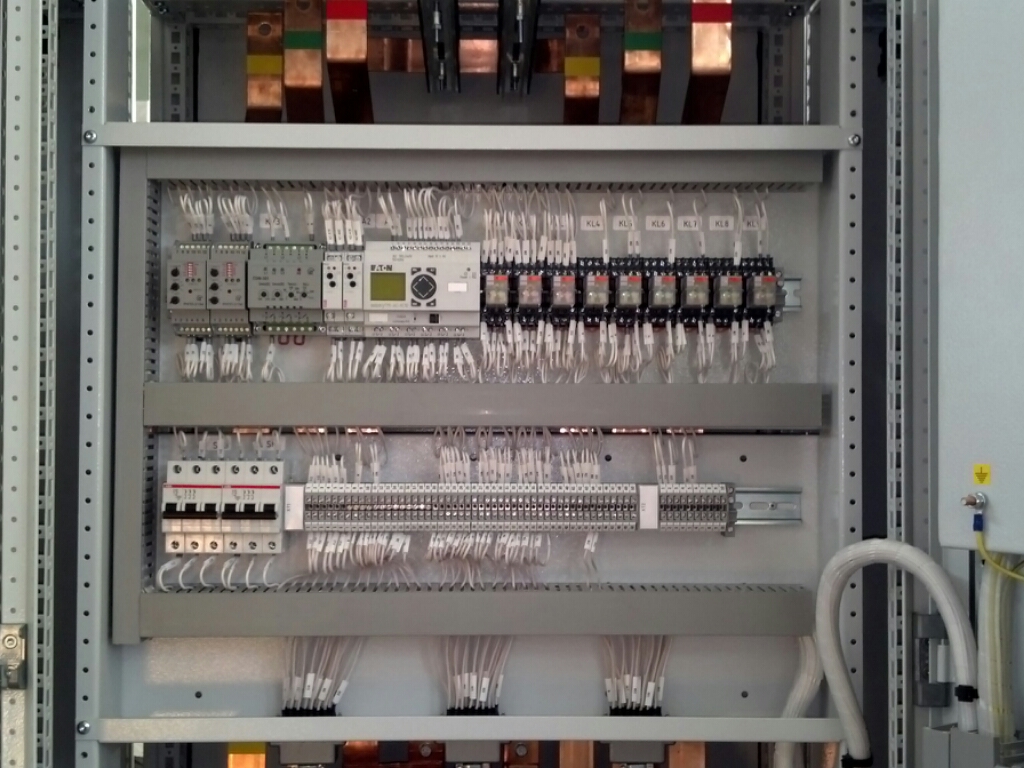

За потреби ШВП комплектуються компонентами систем вимірювання та обліку електроенергії, а також системами моніторингу на базі програмованих логічних контролерів із можливістю передавання даних на верхній рівень і дистанційного керування.
