Каналізаційно-насосна станція у м. Судак

Автоматизація каналізаційно-насосної станції

Згідно з технічним завданням необхідно було розробити і зібрати систему управління відкачування фекальних вод, що складається з 4 насосів, потужністю 75 кВт кожен. Передбачити віддалене управління і моніторинг КНС.

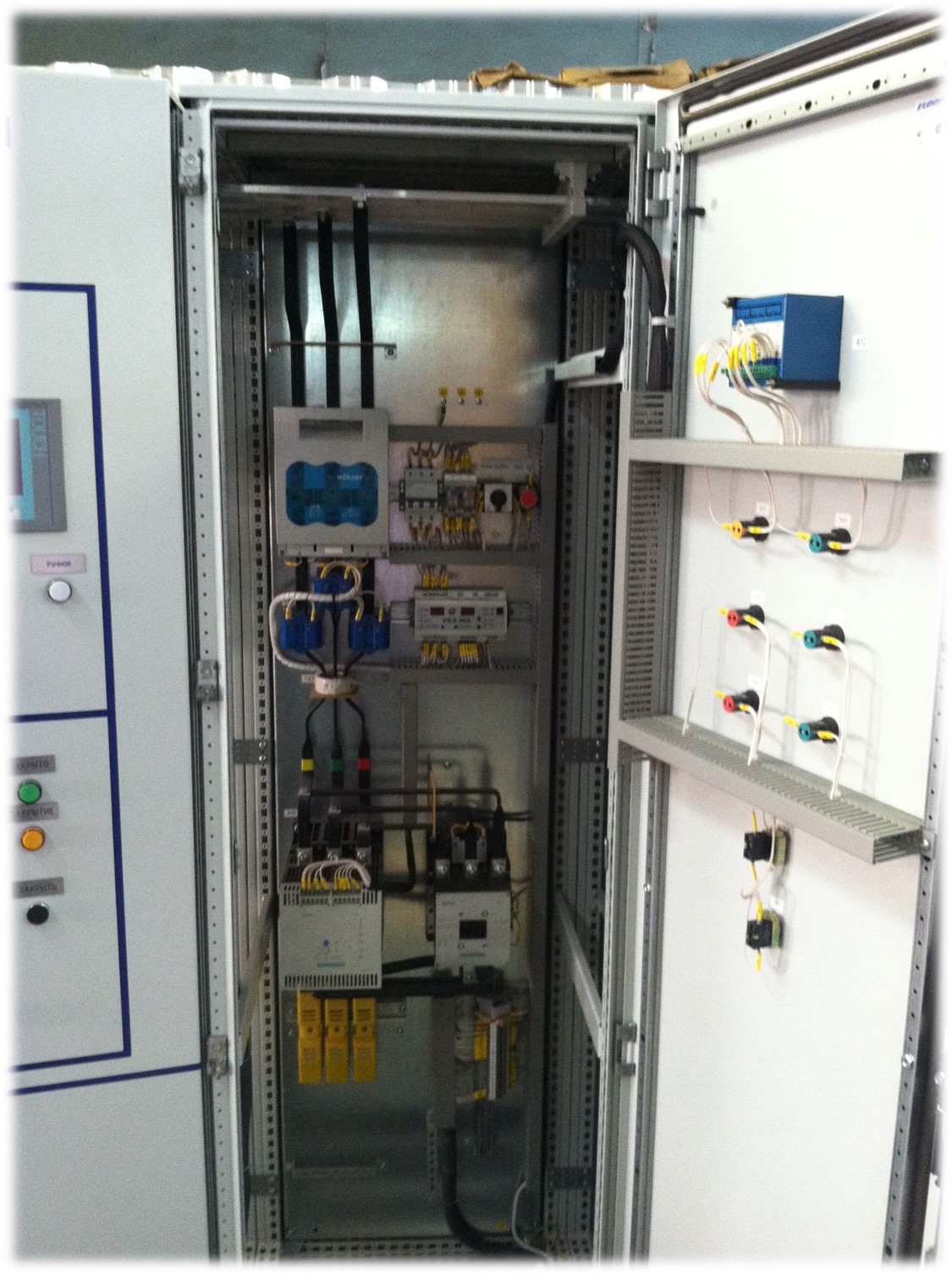

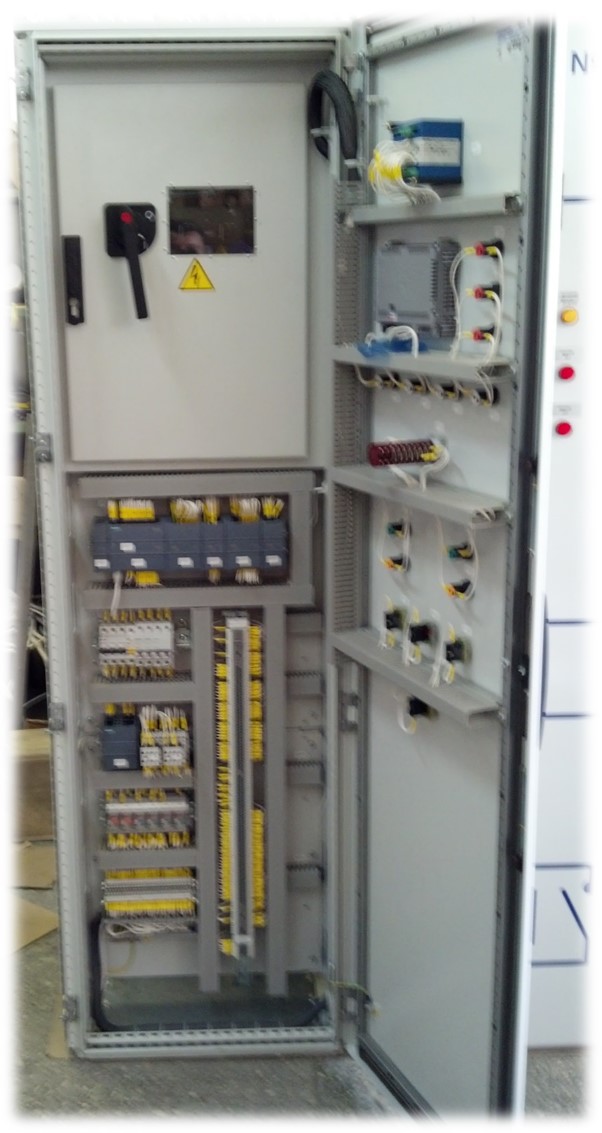

Для вирішення цього завдання було використано контролер серії Simatic S7 1200 виробництва компанії “Siemens”, який відповідав за реалізацію алгоритму роботи насосів, збір технічних даних про роботу обладнання, передачу даних на верхній рівень управління. Як пускорегулювальні апарати використано пристрої плавного пуску серії Sirius 3RW40 (основний) і контактори серії 3RT1 (резервний) також виробництва компанії “Siemens”. Для моніторингу параметрів роботи двигунів, а також для резервного захисту двигунів від струмів короткого замикання (заклинювання), перевантаження, цілісності ізоляції було задіяно пристрій захисту двигунів УБЗ-302, виробництва компанії “Новатек електро”, Україна, Одеса.

Термін реалізації проєкту – 2 місяці з урахуванням постачання комплектуючих.
